SJ-P05KPA压差报警器

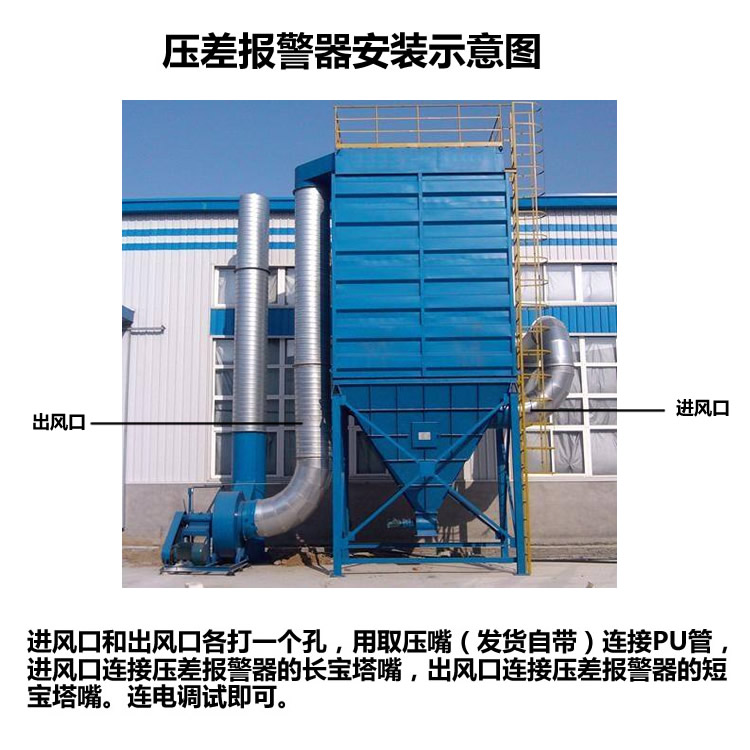

压差报警器可以用来监测除尘器的进风口和出风口产生的压差值。能有效的避免除尘器内的布袋堵塞，如果压差值过高一定要及时清理除尘器内的布袋，防止火灾及其它灾害的发生。

适用于：工业除尘器、脉冲除尘器、袋式除尘器、喷涂设备、空调过滤器、医院负压病房及正压送风系统等。

该产品高精度的风压变送器，双行4位数字显示，分别显示实测差压值和控制输出差压值（用户可自由设定）；带电源指示灯（电源开关按钮），带声光报警器。

压差报警器 除尘压差报警器介绍：

使用方便。适用于各种干燥性无腐蚀性气体压力或差压的测量，测量精度高。经精密温度补尝，放大外理，转换成4-20mA标 准信号，与工业计算机或集散系 统接口，非常简易，机身两侧有M4螺丝安装孔，气嘴上也有螺纹，用户可选择螺丝或者M10*1.5螺母固定。默认压力接口为φ8宝塔嘴，其中长嘴为高端压力接口，短嘴为低端压力接口。（也可选用φ6宝塔嘴或快插接头）

特别增加显示功能，实现现场显示和上机位同步显示，方便现场人员观看和调试。先进的电路线性和温度补偿技术；使得变送器性能更佳。结构紧凑、坚固；体积小、重量轻；安装简易；使用方便。适用于各种干燥性无腐蚀性气体压力或差压的测量，测量精度高。经精密温度补尝，放大外理，转换成4-20mA标 准信号，与工业计算机或集散系 统接口，广泛用于石油、化工、治金、电厂的风道压力或流量的测量，实现生产过程自动测量的控制。

压差报警器 除尘压差报警器产品用途：

一个用途是检测过滤器（除尘器）有没有被堵，燃气中是有杂质的，使用过滤器的目的是用来过滤这些杂质，当过滤器过滤了太多杂质后，过滤器的前后压差会变大（堵住了嘛），所以需要用压差变送器来监测过滤器的工作情况，如果压差变大了，就需要更换或者清洗过滤器了。

另外一个用途，当过滤器被堵时，燃气就不能通过了，过滤器后端的压力就会降低，空气就有可能从燃气出口进入燃气管道和燃气混合，那你再点火的时候会爆炸的，所以，为了安全问题要安装这个压差变送器。基于以上两个原因，这个压差变送器是必须安装的。

产品应用：

本装置可用于板材加工、家具制造、铸造工业、陶瓷工业、玻璃工业、耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的环保除尘报警保护系 统中，实现对除尘系 统的稳定运行提供基础的数据支撑，对除尘系 统运行过程中出现的异常信息进行报警处理，提高了除尘设备的运行效率，保障了除尘系统的安全稳定运行，以达到环保除尘目的。

压差报警器有两个压力端，分为高压端(H)和低压端(L)。测量高压端和低压端之间的压差。

例1:检查过滤器的性能是否符合标准。过滤器的进口压力为3000Pa，过滤器的出口压力小于1800Pa时需要更换过滤器。那么，选择差压变送器时，可以根据系统压力为3000Pa，差压范围为2000pa的参数进行选择。

压差报警器_除尘压差报警器使用说明：

   压差报警器采用进口高性能感压芯片，配合先 进的电路处理和温度补偿技术，能精 准测量气体压差大小。具有灵敏度高、精度高、抗过载能力、抗干扰能力、长 期稳定可 靠等优点。

1.接线说明：

   压差报警器内有一个8P接线端子排，如右图，1、2接220V交流电，6、7、8分别为继电器的常闭、常开、公共端。

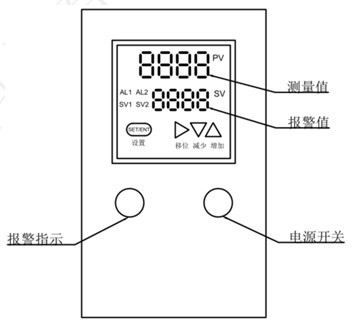

2.面板说明：

如图，PV显示测量值，SV显示报警值，当测量值大于报警值时压差报警器报警。压差报警器有两路报警输出AL1和AL2。AL1报警时AL1指示灯亮，报警指示灯闪烁并发出蜂鸣声，AL2报警时AL2指示灯亮，继电器动作，继电器接口为8P端子排上右边(6、7、8)三个接线柱。

压差报警器上电默认显示SV1的报警值，SV1和SV2出厂默认值为1500，即压差大于1500PA时报警器报警。按设置键切换显示两路报警值SV1和SV2， 按增加和减少键设置报警值。

3.安装方法：

   1.自攻螺钉安装，打开面盖，从4个角的安装孔放入自攻螺钉，固定于墙面、安装板上，再盖回面盖。

   2.挂脚安装，报警器配有4个安装挂脚，可以在壳体底部安装挂脚，然后挂脚用螺钉固定于墙面或安装板上。

4.安装注意事项：

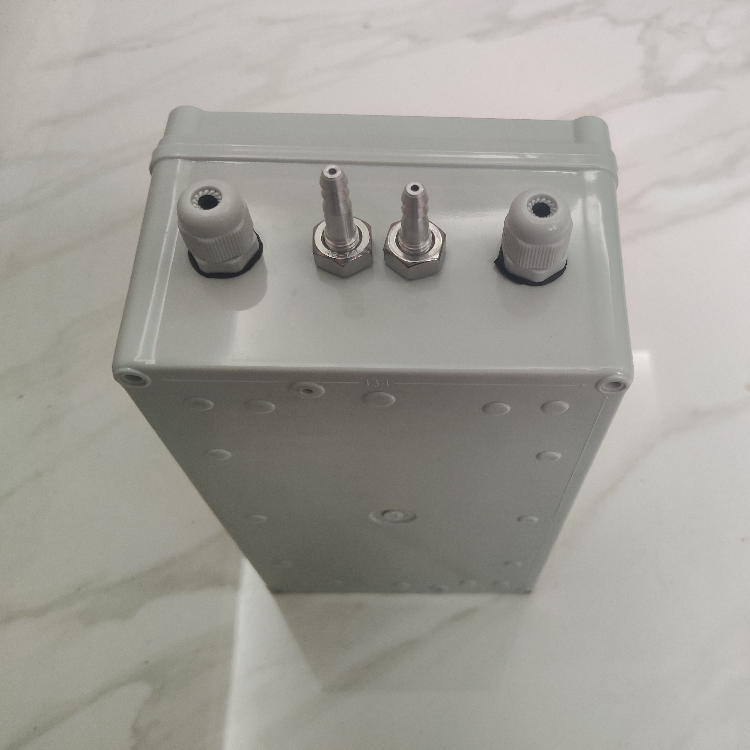

   1.接口尺寸：φ8宝塔头，长口为高压接口，短口为低压接口，若接反PV值为负值。

   2.测干净气体时可以任意安装，测潮湿、脏气体时接压口必 须垂直于地面安装，避免异物进入接压口。
